Linux IIC 驱动编程

发布时间：2019-12-25

       1. Linux 系统已经将IIC驱动的功能基本完成，我们只需要将相关的结构体补充，完成注册就可以正常使用，具体 IIC驱动的知识不在做说明。
       2. 测试环境：Linux-3.4 内核，硬件环境 JZ2440开发板。
       3. 开发过程：由于IIC采用类似于Platform驱动实现形式，所以此处采用设备和驱动分开，以LKT4306为例：
       （1）编写LKT4306_dev.c文件

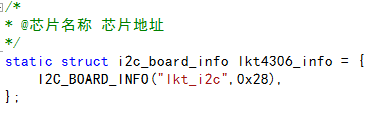

① 定义芯片名称和地址，使用如下结构体实现：

图-1

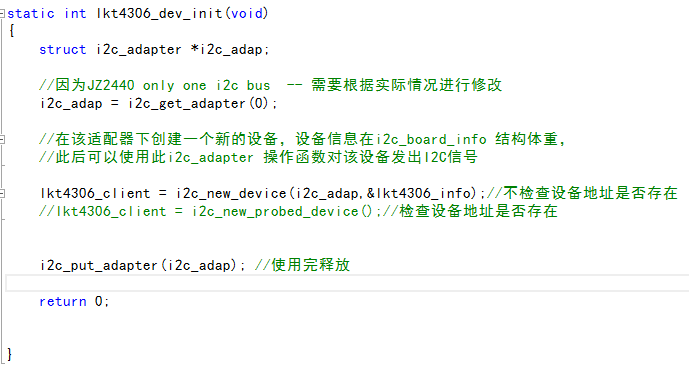

② 在adapter 适配器上创建设备信息，在static int LKT4306_dev_init() 函数中实现。由于JZ2440只有一个IIC接口，所以IIC_get_adapter(0),可以根据实际的挂载的总线确定adapter。具体实现如下：

图-2

以上完成LKT4306_dev.c基本功能实现。
（2）编写LKT4306_drv.c文件完成设备驱动具体实现

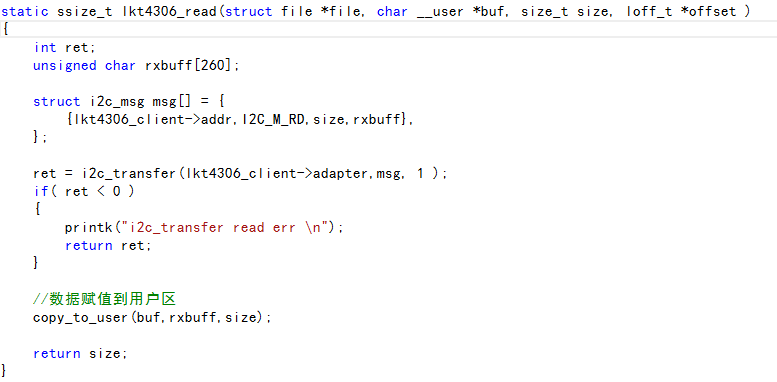

①编写读写LKT4306函数功能，通过IIC_transfer 函数实现如下图所示：

图-3

写函数功能类似。

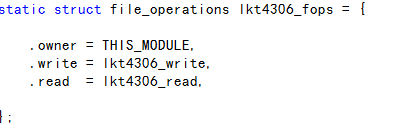

②完成file_operations 结构体，便于调用read 和write函数调用：

图-4

③通过编写 probe 和remove 函数完成字符设备号的注册和删除；
以上操作后基本完成了，Linux下 IIC驱动的开发，完整的驱动程序可以通过网上查找IIC驱动相关的介绍或者咨询凌科芯安了解详细的开发源码。
